Автоматизированная система управление освещением (АСУНО, АСУО)

Автоматизированная система управление освещением (АСУНО, АСУО) сокращает расход электроэнергии, сокращает или полностью заменяет участие человека, даёт возможность удаленно контролировать работу и выявлять неисправности осветительных приборов. Установка и использование системы не требует специальных знаний. На отдельный светильник, линию освещения, либо электрораспределительный щит устанавливается управляющий GSM контроллер. Настройка и контроль производятся в личном кабинете пользователя, вход доступен с компьютера, планшета, либо сотового телефона.

Надежность и отказоустойчивость

Контроллер предназначен для неограниченной долгой автономной работы в составе систем, требующих высокой надежность и отказоустойчивость. Контроллер имеет встроенную систему самодиагностики и самовосстановления в случае возникновения нештатных ситуаций. В случае перебоев электропитания, блокировки и разблокировки сим карты, смены сотового оператора, большого количества смс и спам звонков, сбоев в работе сотовой сети, контроллер автоматически возобновляет штатную работу. Контроллер имеет собственные часы, в случае потери связи с сервером управление освещением происходит автономно, по собственным часам, и расписанию, ранее установленному на сервере. После восстановления связи с сервером контроллер обновляет часы и расписание данными с сервера.

Экономия электроэнергии

Экономия электроэнергии достигается за счёт включений и выключений в строго заданное время. Автоматическое включение и выключение настраивается по часам и минутам для каждого дня недели, либо по астрономическому световому дню. Независимая настройка для каждого контроллера и каждого канала управления позволяет гибко регулировать освещение. Исключение ненужной переработки осветительных приборов увеличивает срок их службы.

Установка и использование

Управляющий GSM контроллер подключается к светильнику, линии светильников, либо устанавливается в электрораспределительный щит. При использовании в составе электрораспределительного щита GSM контроллер отслеживает и передаёт состояние автоматов защиты и силовых контакторов. Информация о работе системы, настройки расписания для автоматического управления, ручное управление доступны в личном кабинете пользователя в реальном времени.

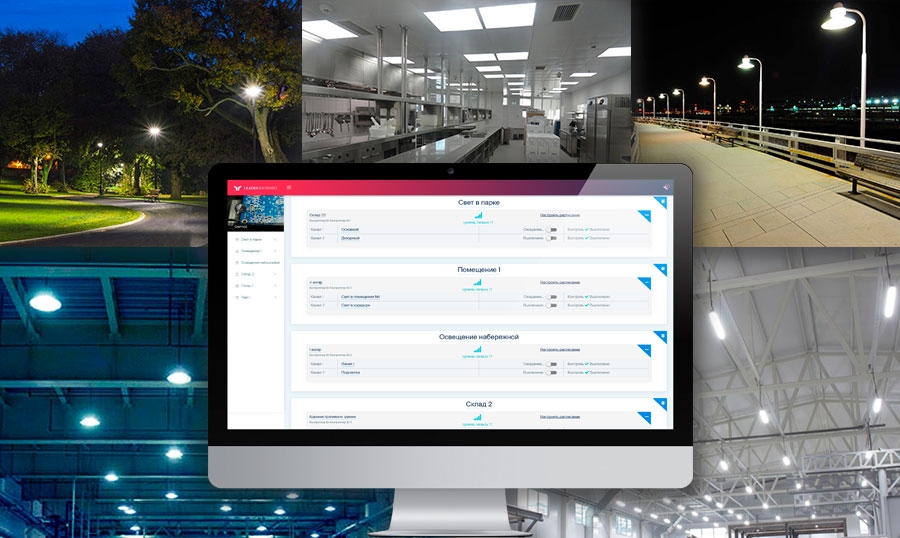

Интерфейс пользователя

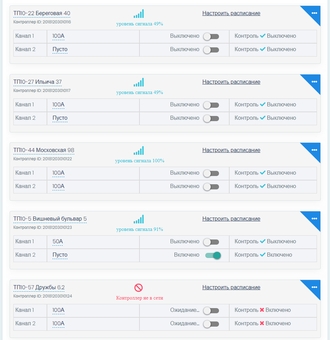

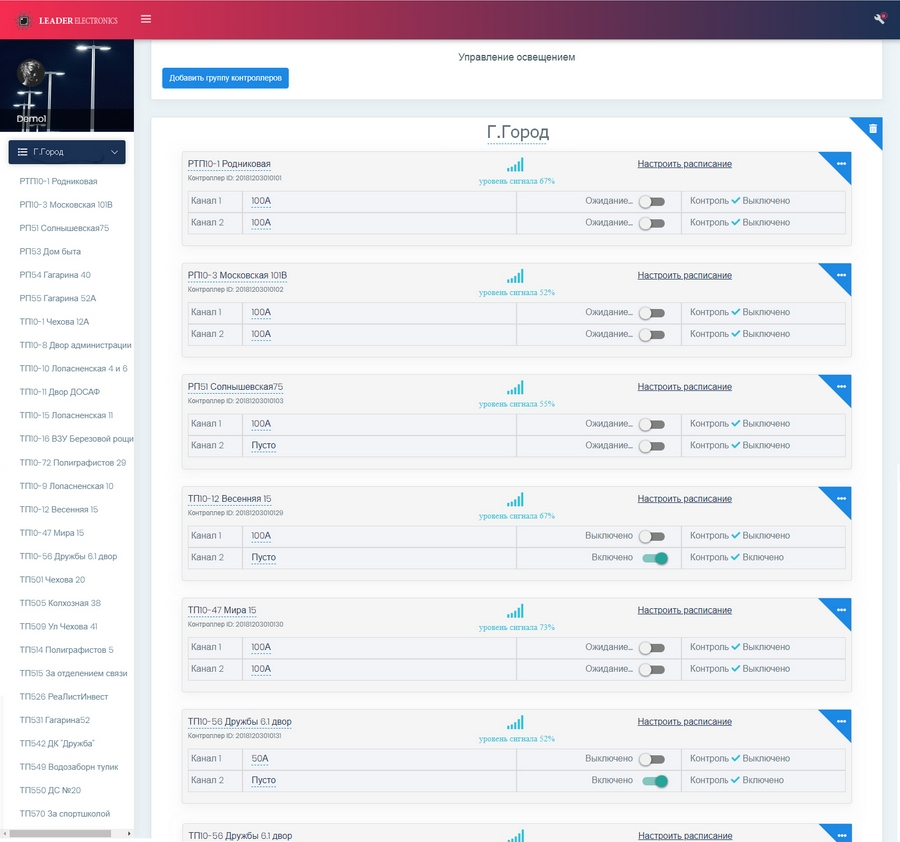

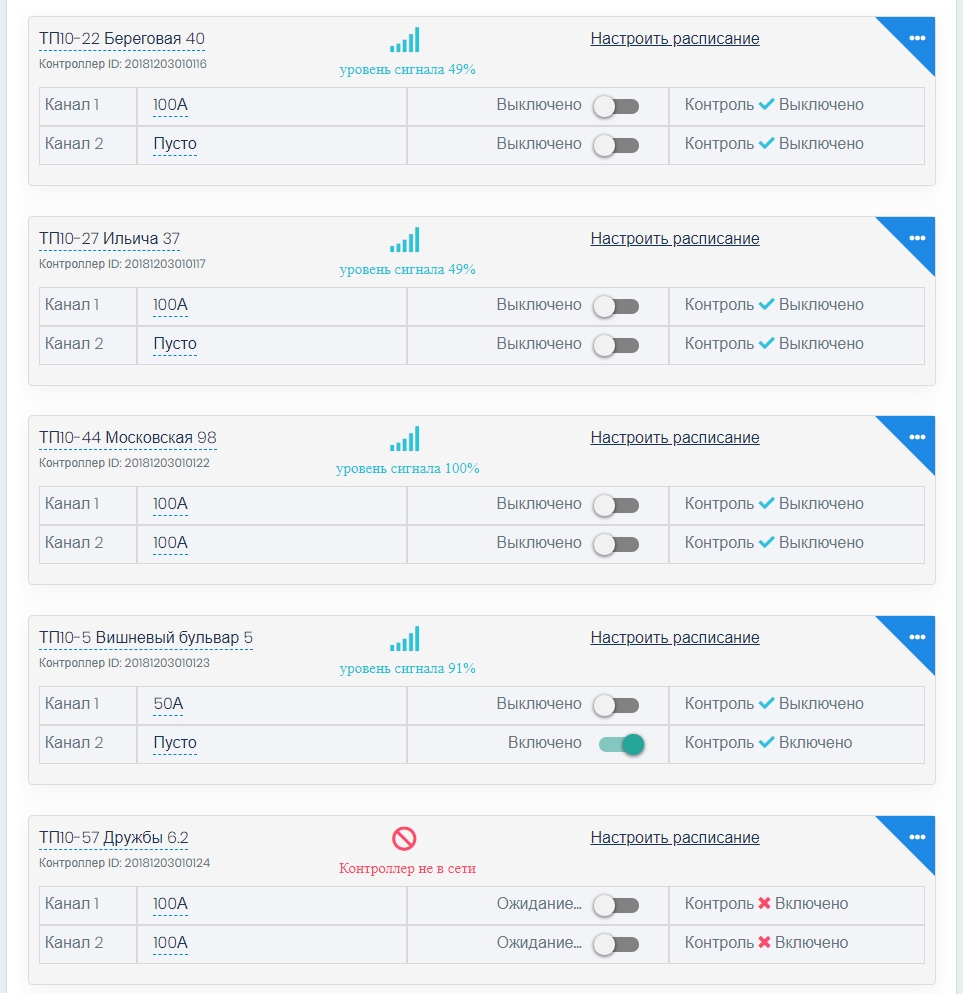

Для настройки, контроля и управления служит личный кабинет пользователя. Вход в кабинет осуществляется по логину и паролю с компьютера, планшета либо сотового телефона. Интерфейс кабинета пользователя прост и интуитивно понятен. В кабинете доступны функции:

Выбор часового пояса.
Выбор географического положения.
Включение и выключение вручную.
Установка расписания автоматической работы по времени и дням недели.
Установка расписания автоматической работы по закату и восходу солнца.
Объединение контроллеров в группы для удобства работы.
Присвоение собственных имён каналам управления, контроллерам, группам контролеров

Вход в кабинет пользователя с компьютера, планшета или телефона, с логином и паролем пользователя.
Для демо-входа
логин: test
пароль: test

Открыть кабинет пользователя

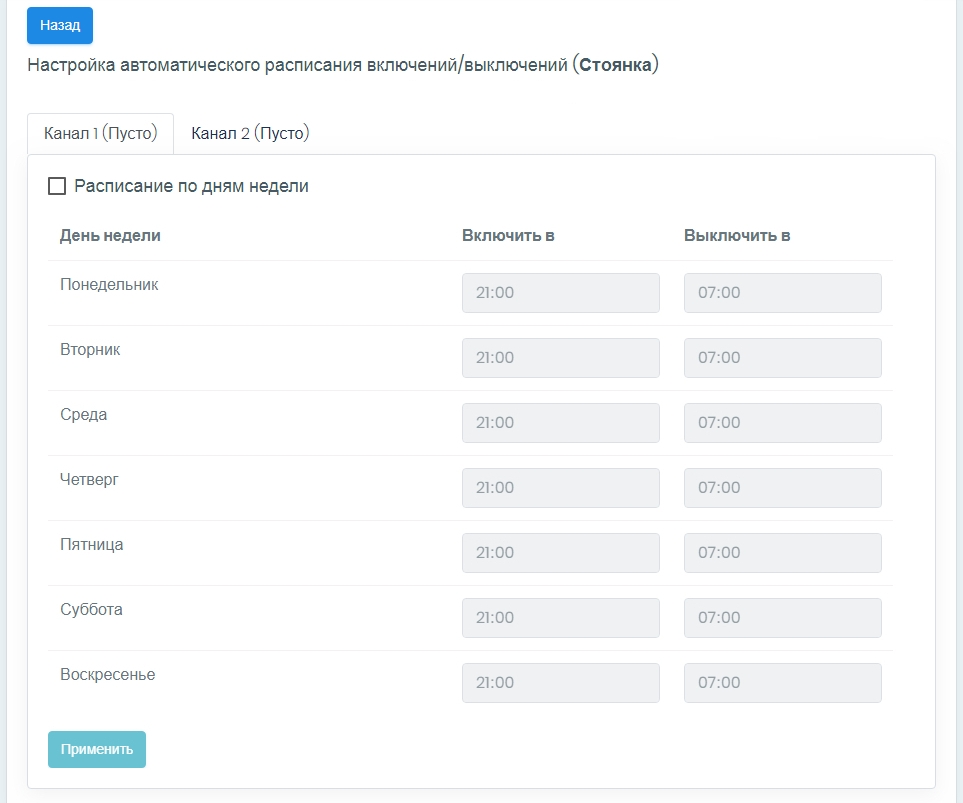

Управление по расписанию

Расписание включений и выключений по расписанию настраивается для каждого контролера и каждого канала управления контроллера. Для каждого дня недели устанавливается время включения и время выключения. Переход на зимнее и летнее время производится вручную, одновременно для всех контроллеров в личном кабинете.

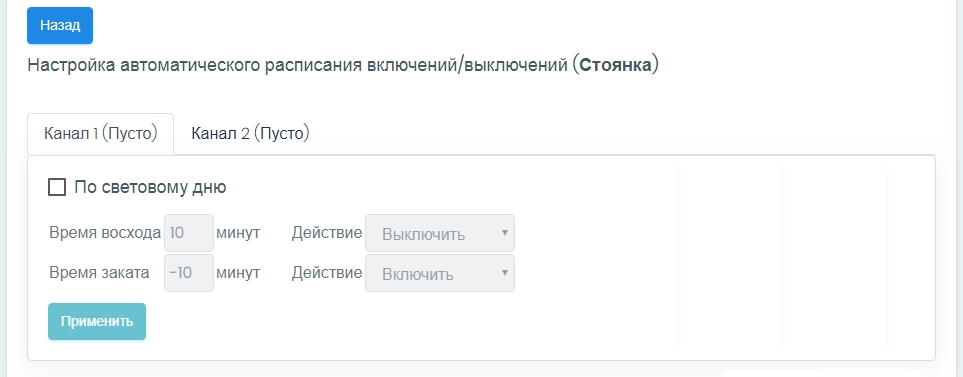

Управление по астрономическому закату и восходу солнца

Включения и выключения по астрономическому закату и восходу солнца позволяет использовать освещение строго в тёмное время суток. Время заката и восхода определяется в соответствии с календарём и географическим положением. Ежедневно время заката и восхода пересчитывается, время включения и выключения автоматически сдвигается. Момент включения и выключения может устанавливаться раньше либо позже астрономического заката и восхода на определённое число минут, что позволяет включать и выключать освещение строго на границе сумерек, позже либо раньше их наступления.

Управление вручную

Независимо от выбранных настроек автоматической работы по расписанию или астрономическому восходу/закату, контроллерами и отдельными каналами каждого контроллера можно управлять вручную.

Управляющий контроллер

Контроллер LE-09-44-AC-LIGHT-CONTROL используется для управления любыми осветительными приборами в любых климатических условиях. Контроллер имеет корпус на DIN рейку, предназначен для установки в электрораспределительный щит. Контроллер имеет 4 независимых канала управления. Диапазон рабочих температур -40 до +70С. Для работы при нестабильном питании, провалах напряжения в момент пуска линии освещения, контролер имеет встроенный аккумулятор. Стандартный разъём антенны SMA позволяет вывести из щита выносную антенну.

Характеристики

Напряжение питания	110-270 VAC
Потребляемая мощность	<1 Вт
Количество силовых выходов	4
Количество дискретных входов	4
Нагрузочная способность силовых выходов	10А 250 V
Диапазон рабочих температур	-40 + 70 C
Габариты	115 x 90 x 40 mm

Документация

Электрораспределительные щиты

Разрабатываем принципиальные схемы, производим подбор комплектующих, составляем спецификации, производим сборку электрораспределительных щитов с GSM контроллерами управления. После сборки щиты проходят электротестирование.

Щит управления освещением ШУНО-160-2. 2 независимых канала 160А.

Щит управления освещением ШУНО-100-2. 2 независимых канала 100А.

Щит управления освещением ШУНО-50-2. 2 независимых канала 50А.

Щит управления освещением ШУНО-50-1. 1 Канал 50А.

Прайс

Наименование	Описание	Цена, без НДС, р	Цена, включая НДС, р
GSM контроллер системы управления освещением LE-09-44-AC-LIGHT-CONTROL	Силовое реле 10А х4 Аналоговый/дискретный вход х4 Питание 110-270 VAC	19700	23600
Выносная антенна 3м	Стандартный разъём SMA	440	530
Встроенный аккумулятор	Входит в стоимость контроллера	-	-
Облачный интерфейс управления освещением	Облачный интерфейс управления освещением	-	-
Контроллер LE-09-44-AC-CUSTOM	Разработка прошивки с любыми функциями и алгоритмом работы	-	-
