GSM реле на DIN рейку LE-09-44-AC-POWER

Описание

GSM реле с управлением СМС командами. Отправка СМС и звонок на телефон пользователя при отключении / возобновлении питания. СМС сообщение о реальном состоянии контактора и автомата после команды переключения реле.

• Обратная связь после переключения реле.
• СМС / звонок при отключении электропитания.
• СМС / звонок при возобновлении электропитания.
• Измерение напряжения электропитания.
• Контроль реального состояния контактора и автомата.
• Установка 9и телефонов пользователя.
• 4 реле 10А для подключения нагрузки.
• Корпус на DIN рейку.
• Питание 110-270VAC.
• Температурный диапазон -40 + 70С.

Надежность и отказоустойчивость

Контроллер предназначен для неограниченно долгой автономной работы в составе систем, требующих высокой надежность и отказоустойчивость. Контроллер имеет встроенную систему самодиагностики и самовосстановления в случае возникновения нештатных ситуаций. В случае перебоев электропитания, блокировки и разблокировки сим карты, смены сотового оператора, большого количества смс и спам звонков, сбоев в работе сотовой сети, контроллер автоматически возобновляет штатную работу.

Включение / выключение реле

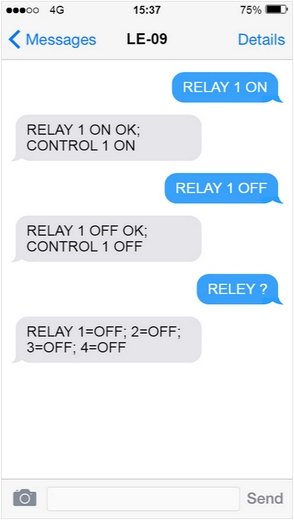

Контроллер имеет 4 силовые реле 10А для управления нагрузкой. Реле переключаются при получении СМС команды. В ответном сообщении контроллер отправляет результат выполнения команды.

СМС и звонки при отключении и включении электропитания

При отключении электропитания и при включении электропитания контроллер отправляет СМС на телефонные номера пользователя. Устанавливается 1-9 телефонов пользователя. После отправки СМС, контроллер обзванивает всех пользователей, если функция звонков включена. Звонки прекращаются, если один из пользователей снял трубку. Для СМС и звонков при выключении электропитания нужна модель контроллера со встроенным аккумулятором.

Защита от команд с неизвестных номеров

Контроллер имеет переключатель «управление доступом», запрещающий/разрешающий выполнение команд с неизвестных телефонных номеров. Если переключатель находится в положении «открыто», контроллер выполняет команды, полученные с любого телефона. Если переключатель находится в положении «закрыто», контроллер выполняет команды только с установленных номеров пользователя. Для установки номеров пользователя нужно перевести переключатель в положение «открыто». Если переключатель находится в положении «закрыто», для установки / удаления номеров пользователя нужно отправлять команды с уже установленного номера пользователя.

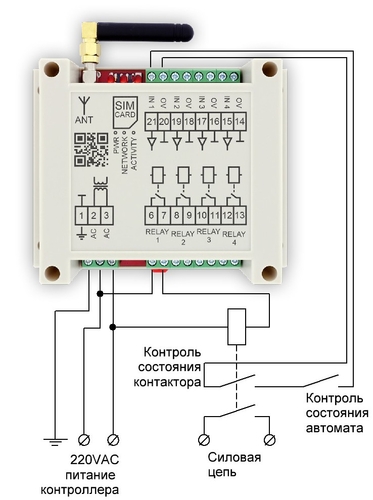

Определение состоянии контактора и автомата после переключения реле

При подключении контрольных контактов контактора и/или автоматического выключателя к входу контроллера, контроллер, после переключения реле, присылает в ответном сообщении реальное состояние контрольных контактов. Таким образом можно получать сообщение об отключении автомата.

Характеристики

Напряжение питания	110-270 VAC
Потребляемая мощность	<1 Вт
Количество силовых выходов	4
Количество дискретных входов	4
Количество телефонов пользователя	9
Нагрузочная способность силовых выходов	10А 250 V
Диапазон рабочих температур	-40 + 70 C
Габариты	115 x 90 x 40 mm

Документация

Примеры схем включения

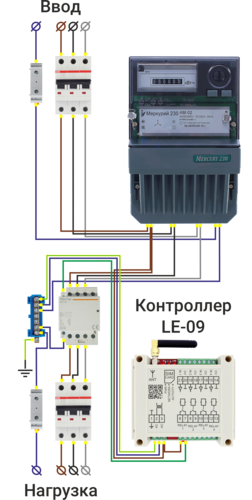

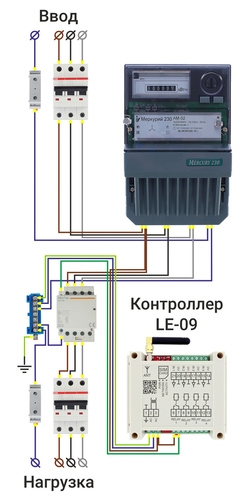

Типовая схема щита

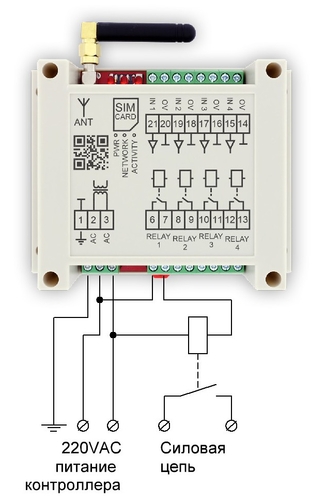

Схема включения для управления контактором.
Показано включение реле 1. Реле 2 3 4 включаются аналогично.

Прайс

Наименование	Описание	Цена, без НДС, р	Цена, включая НДС, р
GSM реле на DIN рейку LE-09-44-AC-POWER	Силовое реле 10А х4 Аналоговый/дискретный вход х4 Питание 110-270 VAC	12600	15200
Выносная антенна 3м	Стандартный разъём SMA	440	530
Встроенный аккумулятор	Необходим для отправки уведомлений об отключении питания	920	1100
Контроллер LE-09-44-AC-CUSTOM	Разработка прошивки с любыми функциями и алгоритмом работы	-	-
