GSM контроллер температуры LE-09-44-AC-TEMPERATURE

Описание

GSM контроллер для автоматической отправки СМС и звонков на телефон пользователя при выходе температуры за установленный диапазон, поддержания заданной температуры, отправки СМС и звонков на телефон пользователя при отключении и возобновлении электропитания.

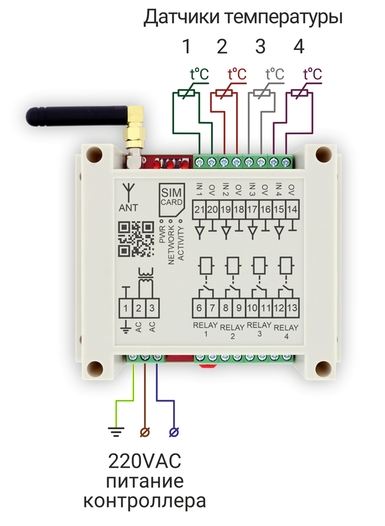

• Подключение 4 независимых датчиков температуры.
• Установка верхней и нижней границы температуры для каждого из 4 датчиков.
• СМС / звонок при выходе каждой из 4 температур за установленный диапазон.
• Автоматическое управление 4 реле для поддержания установленных температур.
• СМС / звонок при отключении электропитания.
• СМС / звонок при возобновлении электропитания.
• Измерение напряжения электропитания.
• Установка 9и телефонов пользователя.
• Корпус на DIN рейку
• Питание 110-270 VAC
• Температурный диапазон -40 +70С

Надежность и отказоустойчивость

Контроллер предназначен для неограниченно долгой автономной работы в составе систем, требующих высокой надежность и отказоустойчивость. Контроллер имеет встроенную систему самодиагностики и самовосстановления в случае возникновения нештатных ситуаций. В случае перебоев электропитания, блокировки и разблокировки сим карты, смены сотового оператора, большого количества смс и спам звонков, сбоев в работе сотовой сети, контроллер автоматически возобновляет штатную работу.

СМС и звонки при выходе температуры за установленный диапазон.

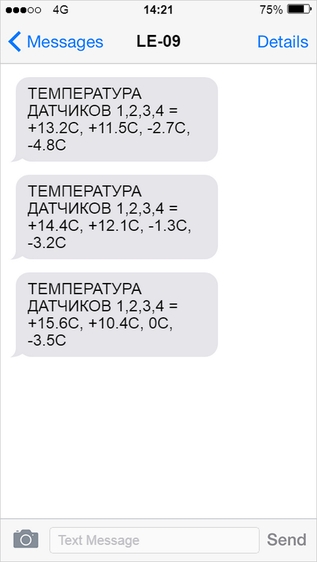

При температуре датчика ниже установленной границы либо выше установленной границы контроллер отправляет СМС на телефонные номера пользователя. Если температура возвращается в границы, контроллер отправляет СМС на телефонные номера пользователя. СМС отправляется при выходе и при возвращении в установленны диапазон температуры любого из датчиков, в смс содержится текущее значение температуры всех датчиков. После отправки СМС, контроллер обзванивает всех пользователей, если функция звонков включена. Звонки прекращаются, если один из пользователей снял трубку.

СМС и звонки при отключении и включении электропитания

При отключении электропитания и при включении электропитания контроллер отправляет СМС на телефонные номера пользователя. Устанавливается 1-9 телефонов пользователя. После отправки СМС, контроллер обзванивает всех пользователей, если функция звонков включена. Звонки прекращаются, если один из пользователей снял трубку. Для СМС и звонков при выключении электропитания нужна модель контроллера со встроенным аккумулятором.

Защита от команд с неизвестных номеров

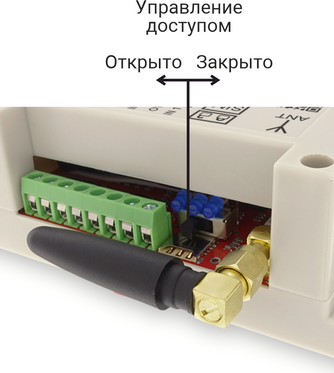

Контроллер имеет переключатель «управление доступом», запрещающий/разрешающий выполнение команд с неизвестных телефонных номеров. Если переключатель находится в положении «открыто», контроллер выполняет команды, полученные с любого телефона. Если переключатель находится в положении «закрыто», контроллер выполняет команды только с установленных номеров пользователя. Для установки номеров пользователя нужно перевести переключатель в положение «открыто». Если переключатель находится в положении «закрыто», для установки / удаления номеров пользователя нужно отправлять команды с уже установленного номера пользователя.

Управление реле для поддержания установленных температур.

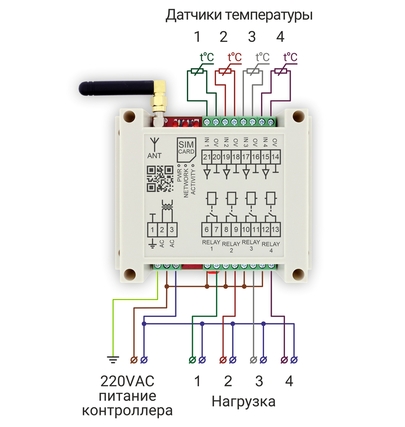

При отклонении температуры датчика от заданного значения контроллер включает/выключает силовое реле. Каждый из 4 датчиков независимо управляет одним из 4х реле. Контроллер может управлять нагревателем либо холодильником, т.е. включать силовое реле при уменьшении температуры, либо включать силовое реле при увеличении температуры.

Характеристики

Напряжение питания	110-270 VAC
Потребляемая мощность	<1 Вт
Количество силовых выходов	4
Количество дискретных входов	4
Количество телефонов пользователя	9
Нагрузочная способность силовых выходов	10А 250 V
Диапазон рабочих температур	-40 + 70 C
Габариты	115 x 90 x 40 mm

Документация

Примеры схем включения

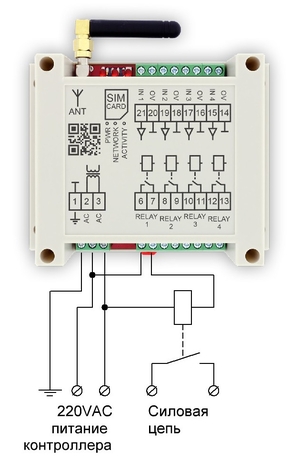

Схема включения для управления контактором.
Показано включение реле 1. Реле 2 3 4 включаются аналогично.

Прайс

Наименование	Описание	Цена, без НДС, р	Цена, включая НДС, р
GSM SMS оповещатель LE-09-44-AC-NOTIFY	Силовое реле 10А х4 Аналоговый/дискретный вход х4 Питание 110-270 VAC	12600	15200
Выносная антенна 3м	Стандартный разъём SMA	440	530
Встроенный аккумулятор	Необходим для отправки уведомлений об отключении питания	920	1100
Контроллер LE-09-44-AC-CUSTOM	Разработка прошивки с любыми функциями и алгоритмом работы	-	-
