Предлагаем

  • Контроллеры управления электроприводом, освещением, декоративной светодиодной индикацией, оборудованием, процессами.
  • Источники питания, силовая преобразовательная техника.
  • GSM / GPRS контроллеры, удалённое управление, диспетчеризация.
  • Телефония, домофоны, передача аудио и видео.
  • Устройства с батарейным питанием на микропотребляющих компонентах с автономной работой до 10 лет.
  • Работа с интерфейсам SD, USB, RS485.
  • Беспроводная передача данных Bluetooth, Wi-Fi, 433MHz.
  • Разработка собственных линий и протоколов передачи данных.
  • Распознавание движений и жестов, инерционная навигация, определение положения в пространстве, GPS / ГЛОНАСС.

Возможности

  • Разработка печатных плат.
  • Разработка ПО для микроконтроллеров.
  • Разработка корпусов, технический дизайн, эргономика.
  • Проектирование механических узлов, электромеханических приводов.
  • Создание приложений для Windows, Android, iOS.
  • Производство от единичных экземпляров до серии.

Сделать заказ

  1. Отправьте подробное описание задачи по электронной почте.
  2. В течении рабочего дня Вы получите консультацию и уточняющие вопросы.
  3. После согласования, для Вас будет подготовлено коммерческое предложение.
  4. Договор заключается с физическими или юридическими лицами.
  5. Оплата производится безналичным способом.

Полезная информация

  • Если Вы впервые столкнулись с необходимостью разработки электронного устройства, рекомендуем Вам ознакомиться с общим планом составления технических требований.
  • Если Вы профессионал, и Вам часто приходится формулировать для других людей задачи инженерного толка, то эта короткая статья будет для Вас полезна.

Наши преимущества

  • Индивидуальный подход к каждому клиенту.

    Разносторонне изучаем поставленную задачу, разрабатываем техническое задание, предлагаем оптимальные решения исходя из приоритетов заказчика и возможностей современной техники.

  • Поставка оборудования «под ключ»

    От первоначальной идеи до производства серии с инструкцией по монтажу/установке и использованию.

  • Современная элементная база.

    Применение современной элементной базы позволяет уменьшить габариты, уменьшить количество элементов и точек пайки, сократить энергопотребление.

  • Технологичные печатные платы.

    Разработка и производство печатных плат по самым современным технологиям: многослойные, гибко-жёсткие, с плотным двусторонним монтажом, сложной геометрией.

  • Производство.

    Собственное сборочное производство. Контроль качества комплектующих на входе.

  • Поддержка выпускаемой продукции.

    Гарантийное и послегарантийное обслуживание, поддержка на протяжении всего времени жизни проекта.



Галерея разработок, решений, применяемых технологий

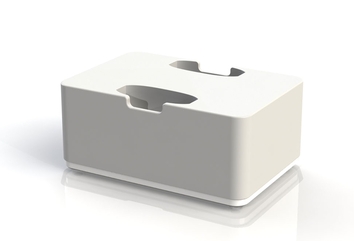

Корпус настольного устройства

Корпус настольного электронного устройства. Минималистичный дизайн, белый матовый пластик. Конструкция оптимизирована для литья в силиконовые пресс-формы

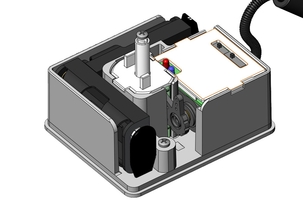

Электронное устройство с механическим приводом

Электронное устройство с электромеханическим приводом. Плотная компоновка электроники и механических частей.

  • Питание: 4 батарейки АА.
  • Управление: 32х разрядный процессор.

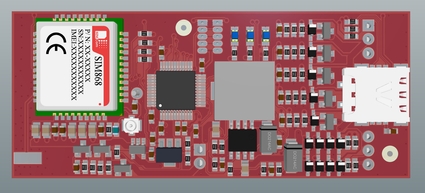

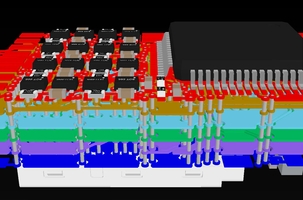

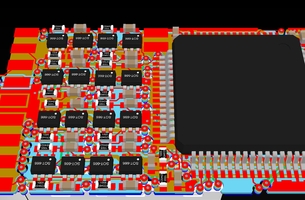

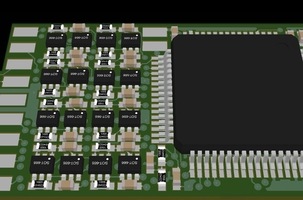

3D визуализация многослойной печатной платы

3D визуализация многослойной печатной платы с плотной компоновкой. Показаны: расположение элементов на верхнем слое, структура проводников на верхнем слое, внутренняя структура проводников и металлизированных переходных отверстий.

  • 6 слоёв;
  • Общая толщина 1.0мм;
  • Толщина проводников 0.1мм;
  • Диаметр отверстий 0.2мм;
  • Элементы в корпусах 0402, SOT-666;
  • Двусторонний монтаж;

Печатная плата с плотной компоновкой элементов

Печатная плата с плотной компоновкой элементов. Расположение элементов с двух строн, оптимизировано для автоматического монтажа, "лёгкие" элементы с одной строны, устанавливаются при первом проходе, "тяжёлые" с другой стороны.

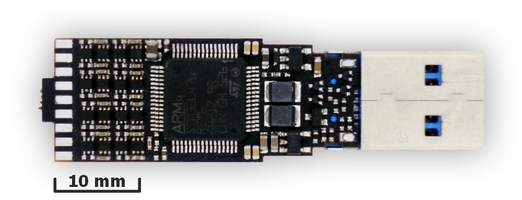

Печатная плата со сложной геометрией

Печатная плата со сложной геометрией и плотной компоновкой. Предназначена для использования в составе носимого устройства с высокими требованиями к миниатюризации.

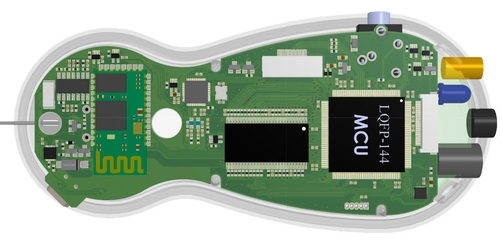

Ручной измерительный прибор

Корпус и печатная плата ручного измерительного прибора.

  • Питание: 1 аккумулятор АА.
  • Управление: 32х разрядный процессор.
  • Передача данных: Bluetooth.

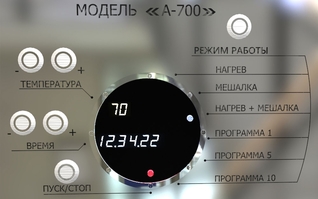

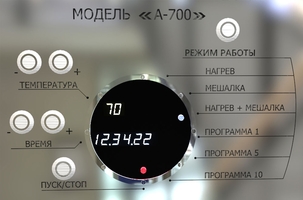

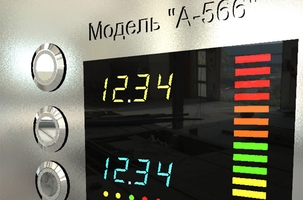

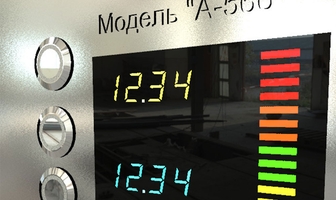

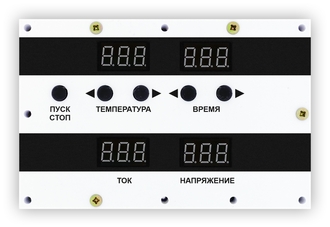

Приборная панель

Приборная панель и элементы управления для устройства в металлическом корпусе. Лазерная гравировка по нержавеющей стали, антивандальные металлические кнопки, светодиодные индикаторы скрыты затемнённым стеклом.

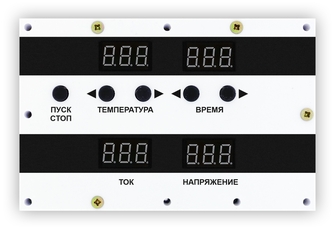

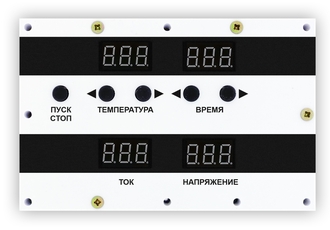

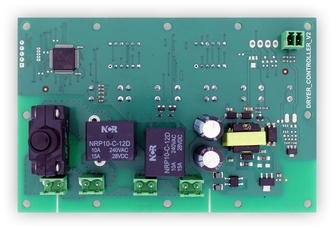

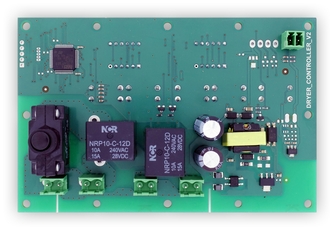

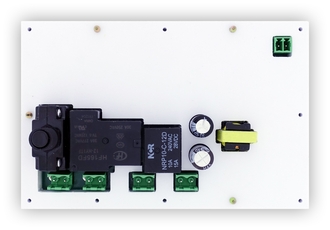

Контроллер времени и температуры

Контроллер времени и температуры для управления автоклавом с нагревателем и мешалкой

  • Корпус для установки на панель под фланец
  • Два силовых реле 30А 15А
  • Подключение датчика температуры
  • Подключение датчика давления
  • Подключение датчика влажности
  • Автоматический предохранитель
  • 32х разрядный процессор с операционной системой реального времени

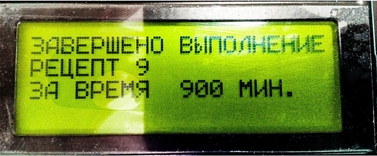

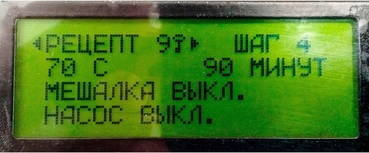

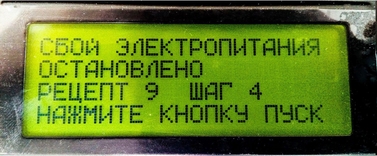

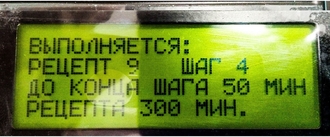

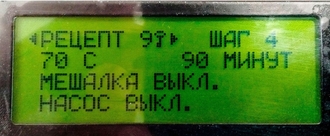

Контроллер автоклава

Контроллер автоклава

  • Корпус для установки на панель под фланец
  • 4 силовых реле 30А 15А 10А 10А
  • Подключение датчика температуры
  • Подключение 5и кнопок управления
  • 100 рецептов с пошаговыми пограммами времени и температуры
  • Предустановленные рецепты. Редактирование рецептов.
  • Индикация хода выполнения программы, времени, температуры
  • 32х разрядный процессор с операционной системой реального времени

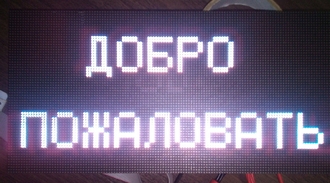

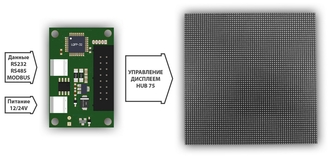

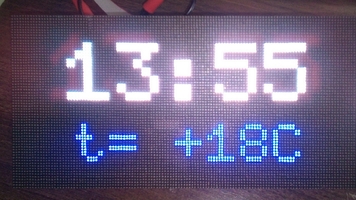

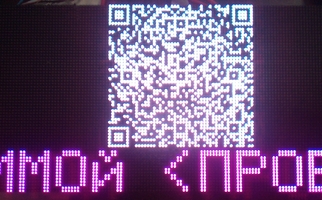

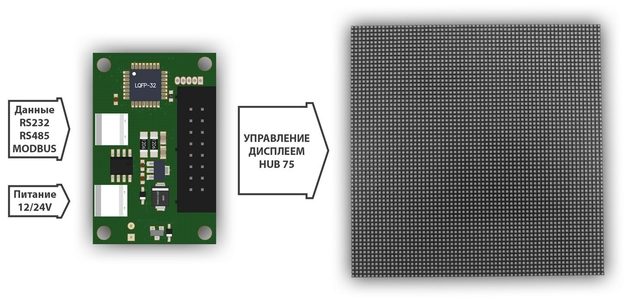

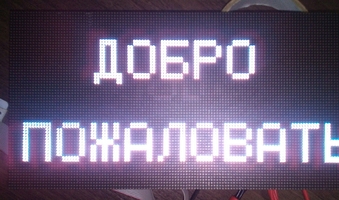

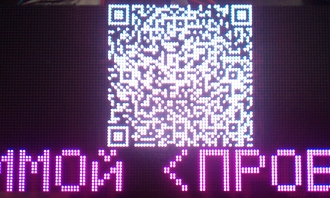

Контроллер матричного светодиодного дисплея

Контроллер матричного LCD дисплея (контроллер информационного табло) предназначен для вывода на дисплей текстовой и графической информации. Контроллер может получать исходные данные по интерфейсам RS232, RS485, Modbus. Контроллер может формировать данные без внешнего упарвления, в зависимости от сигналов, поступающих на аналоговые и дисктетные входы.

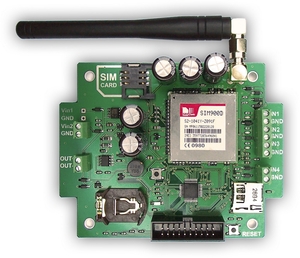

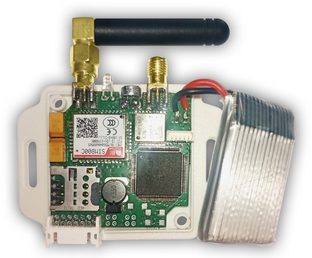

GSM модуль управления

Предназначен для длительной(более года) автономной работы на аккумуляторном питании. Батарейка на плате служит для поддержания хода часов при замене аккумулятора. Два входа питания предназначены для подключения двух аккумуляторов, основного внешнего и ещё одного резервного, находящегося внутри герметичного корпуса прибора. Большую часть времени прибор находится в спящем режиме с током потребления 30мкА. Раз в сутки регистрируется в GSM сети и передаёт данные. Для записи данных в спящем режиме используется microSD карта памяти. Имеет аналоговые входы, логические входы и выходы, силовой выход 12В 1А.

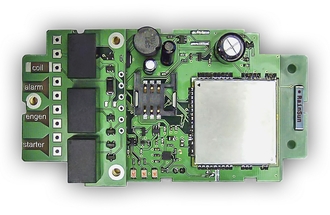

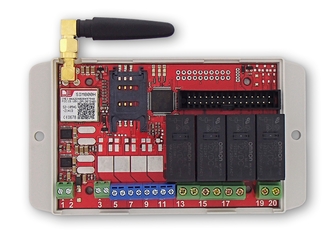

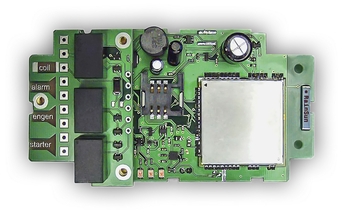

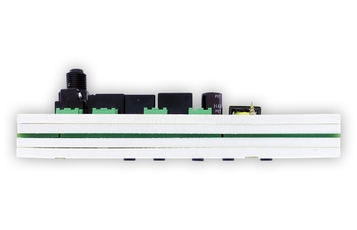

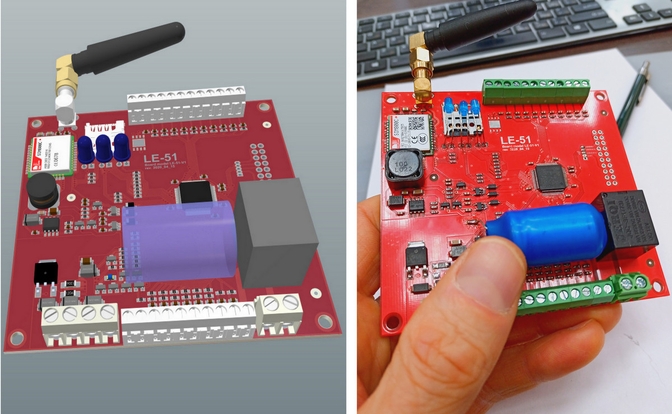

GSM модуль управления и сбора информации

Управление нагрузкой путём получения команд в виде SMS сообщений. Сбор информации с 4 линий АЦП. Модуль разработан для установки в герметичный корпус стандарта IP65 по ГОСТ 14254 c креплением внутри корпуса на резиновом шасси с целью повышения виброустойчивости.

  • Выходы: 3 электромагнитных реле 4 А.
  • Входы: 4 линии АЦП 10 разрядов.
  • Питание 12 В 5 мА.

Корпус и печатная плата носимого устройства

Компоновка печатной платы и корпуса ручного устройства. Материал корпуса- алюминий, фрезеровка на 3х координатном ЧПУ, анодирование.

Элементы конструкции устройства

Элементы конструкции устройства с электромеханическим замком: печатная плата, электрический привод, пружинный толкатель.

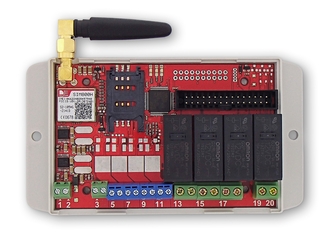

GSM охранно-пожарная сигнализация

  • 8 независимых входов для подключения ИК датчиков движения и дымовых пожарных датчиков;
  • 4 выхода реле;
  • радиомодуль 433МГц для работы с радиобрелком;
  • акселерометр для регистрации удара по корпусу;
  • встроенный аккумулятор;
  • индикаторы состояния входных линий норма/срабатывание датчика/обрыв линии;
  • индикатор заряда аккумулятора;
  • индикатор уровня GSM сигнала;
  • микрофон;
  • выход питания 12В 1А.

Все функции программируются при подключении сигнализации к компьютеру по USB интерфейсу , либо SMS сообщениями.

Гальваническая развязка аудио тракта

Оптическая гальваническая развязка.

Имеет два дифференциальных входа с регулируемым коэффициентом усиления, синфазный выход, питание от USB разъёма. Все 4 интерфейса , два входа, выход, разъём питания гальванически развязаны относительно друг друга. Применялась совместно с оборудованием кинотеатров.

  • Полоса пропускания: 10 Гц–50 КГц
  • Нелинейные искажения: 1%
  • Паразитическая ёмкость: 20 пФ
  • Напряжение развязки: 1 Кв
  • Питание: 5–12 В 50 мА

Гальваническая развязка видеосигнала

Приёмопередатчик видеосигнала по витой паре. Имеет оптическую гальваническую развязку, встроенный АРУ, схему шумоподавления, индикацию наличия питания и индикацию наличия видеосигнала. Замыкание джампера увеличивает амплитуду выходного сигнала вдвое, функция предназначена для работы на длинную линию.

  • Рабочая длинна линии: 0–1000 м
  • Напряжение развязки: 1 Кв
  • Питание: 9–20 В 50 мА

Сенсорная кнопка

Подробнее

Система инерционной навигации

Имеет трёхосевой акселерометр с разрешением 0,5 mG и три (XYZ) гироскопа. Данные обрабатываются в микропроцессоре ARM7.

Домофон

Предназначен для организации двусторонней громкой связи по двухпроводной линии (витой паре) длинной до 300 м.

  • Питание: 12 В
  • Мощность выхода на динамик: 1 Вт.
  • Микрофон с АРУ (автоматическая регулировка уровня)

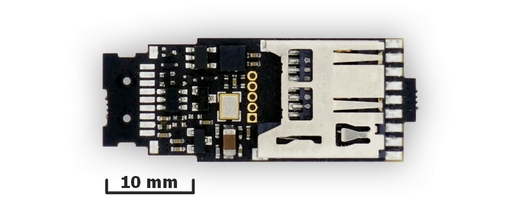

Миниатюрный цифровой диктофон

Запись на карту памяти microSD в формате *wav. Ток потребления 1 мА.

Источник импульсного питания

Используется в составе высоковольтного наносекундного генератора на лавинных транзисторах для запуска лавинного пробоя.
