Дистанционное реле на DIN рейку LE-09-44-AC-REMOTE-RELAY

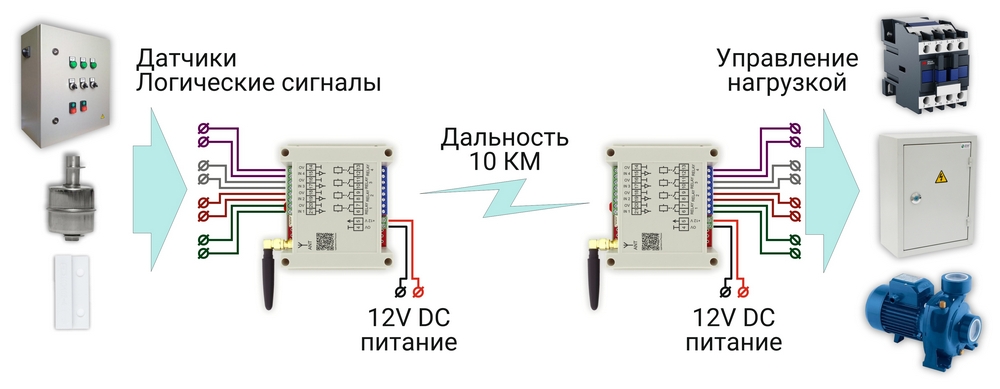

Дистанционное радиочастотное реле представляет собой комплект из двух контроллеров, связанных между собой по радиоканалу. При замыкании / размыкании входов «сухой контакт» на передающем контроллере, замыкаются / размыкаются соответствующие силовые реле на принимающем контроллере.
Каждый из контроллеров выполняет функцию и принимающего, и передающего. Состояние входов «сухой контакт» передается в обе стороны. Каждый из контроллеров, получая сигнал на свои входы «сухой контакт», управляет силовыми реле на противоположном контроллере.

При наличии GSM сети, каждый из контроллеров сообщает пользователю об отключении/возобновлении электропитания, разрыве/возобновлении радиосвязи между контроллерами СМС или звонком. GSM сеть служит для информирования пользователя о состоянии связи между контроллерами. Наличие либо отсутствие GSM сети не влияет на связь между контроллерами и работу дистанционного реле.

• Дальность связи до 10Км
• СМС / звонок при отключении электропитания.
• СМС / звонок при возобновлении электропитания.
• Измерение напряжения электропитания.
• Установка 9и телефонов пользователя.
• 4 реле 10А для подключения нагрузки.
• 4 входа «сухой контакт»
• Корпус на DIN рейку.

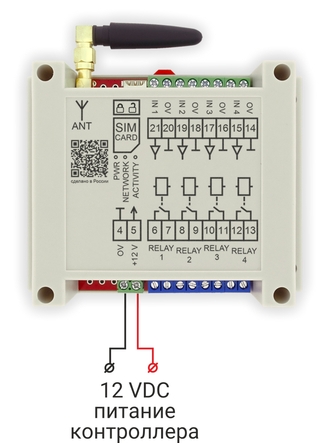

• Питание 8-14VDC.
• Температурный диапазон -40 + 70С.

Надежность и отказоустойчивость

Контроллер предназначен для неограниченно долгой автономной работы в составе систем, требующих высокой надежности и отказоустойчивости. Контроллер имеет встроенную систему самодиагностики и самовосстановления в случае возникновения нештатных ситуаций. В случае перебоев электропитания, блокировки и разблокировки сим карты, смены сотового оператора, большого количества смс и спам звонков, сбоев в работе сотовой сети, контроллер автоматически возобновляет штатную работу.

Установка связи между двумя контроллерами

Комплект из двух контроллеров устанавливает связь автоматически, как только каждый из контроллеров получает электропитание. При этом на каждом из контроллеров загорается индикатор «связь». Контроллеры имеют уникальные ID, два контроллера из одного комплекта устанавливают связь только между собой. Другие контроллеры, находящиеся в радиусе приема радиосигнала, не влияют на работу двух контроллеров из одного комплекта.

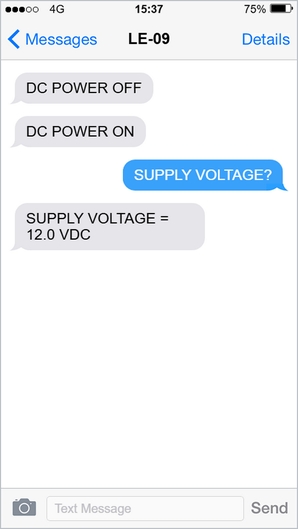

СМС и звонки при отключении и включении электропитания

При отключении электропитания и при включении электропитания контроллер отправляет СМС на телефонные номера пользователя. Устанавливается 1-9 телефонов пользователя. После отправки СМС, контроллер обзванивает всех пользователей, если функция звонков включена. Звонки прекращаются, если один из пользователей снял трубку. Для СМС и звонков при выключении электропитания нужна модель контроллера со встроенным аккумулятором.

Защита от команд с неизвестных номеров

Контроллер имеет переключатель «управление доступом», запрещающий/разрешающий выполнение команд с неизвестных телефонных номеров. Если переключатель находится в положении «открыто», контроллер выполняет команды, полученные с любого телефона. Если переключатель находится в положении «закрыто», контроллер выполняет команды только с установленных номеров пользователя. Для установки номеров пользователя нужно перевести переключатель в положение «открыто». Если переключатель находится в положении «закрыто», для установки / удаления номеров пользователя нужно отправлять команды с уже установленного номера пользователя.

Характеристики

Напряжение питания	8-14 VDC
Потребляемая мощность	<3 Вт
Количество силовых выходов	4
Количество дискретных входов	4
Количество телефонов пользователя	9
Нагрузочная способность силовых выходов	10А 250 V
Диапазон рабочих температур	-40 + 70 C
Габариты	115 x 90 x 40 mm

Документы

Подключение, настройка, использование

Паспорт

Декларация ДС ТР ТС

Прайс

Наименование	Описание	Цена, без НДС, р	Цена, включая НДС, р
GSM дистанционное реле LE-09-44-AC-GSM-RELAY (Комплект два контроллера)	Силовое реле 10А х4 Дискретный вход х4 Питание 110-270 VAC	25200	30400
Выносная антенна 3м (Комплект для двух контроллеров)	Стандартный разъём SMA	880	1060
Встроенный аккумулятор (Комплект для двух контроллеров)	Необходим для отправки уведомлений об отключении питания	1840	2200
Контроллер LE-09-44-AC-CUSTOM	Разработка прошивки с любыми функциями и алгоритмом работы	-	-
