Cерия GSM оповещателей LE-09-x-NOTIFY
Возможности
— Отправка СМС при замыкании входов, срабатывании и
отпускании подключенных датчиков.
— Отправка СМС при отключении и возобновлении питания.
— Дозвон после отправки СМС.
— Тексты СМС сообщений устанавливаются.
— Для сложных и нестандартных задач -
разрабатываем прошивку на заказ с любым набором функций.
Применение
— Насосные станции.
— Контроль вентиляции.
— Контроль датчиков уровня/затопления.
— Контроль аварийных сигналов от оборудования.
— Контроль сигналов ПЛК в составе АСУ ТП.
— Управление освещением.
Контроллер рассчитан на длительную работу без вмешательства человка. При перебоях электропитания, блокировке SIM‑карты, смене оператора, сбоях GSM‑сети контроллер не “зависает”, а автоматически возвращается к штатной работе. При любых нештатных ситуациях контроллер автоматически перезагружается.
- Питание 110–270 VAC / 8-14VDC
- Температурный диапазон −40…+70 °C.
- Гарантия 2 года
| Модели контроллера | |
| LE-09-44-AC-NOTIFY | 220VAC, 4 входа |
| LE-09-49-AC-NOTIFY | 220VAC, 9 входов |
| LE-09-44-DC-NOTIFY | 12VDC, 4 входа |
| LE-09-49-DC-NOTIFY | 12VDC, 9 входов |
| LE-09-49-AC-485 | 220VAC, 9 входов, RS485, ModBus |
| LE-09-49-AC-232 | 220VAC, 9 входов, RS232 |
| LE-09-49-AC-API | API для разработчика |
| LE-09-49-AC-CUSTOM | Программирование на заказ |
Установка и настройка
В контроллер необходимо установить СИМ карту с поддержкой 2G.
Рекомендуем тарифы:
Название оператора: «Мегафон». Название тарифа: «Тариф 2 ГБ»
200р/месяц, 1600р/год при оплате на год, 4800р при оплате "навсегда". (Данные по состоянию на 2026.03.01)
200р/месяц, 1600р/год при оплате на год, 4800р при оплате "навсегда". (Данные по состоянию на 2026.03.01)
Название оператора: «Билайн». Название тарифа: «Тариф для умных устройств»
180р/месяц. (Данные по состоянию на 2026.03.01)
180р/месяц. (Данные по состоянию на 2026.03.01)

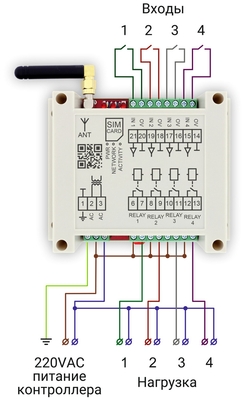

Схема включения контроллера LE-09-44-AC-NOTIFY. (4 входа, 4 реле, питание 220VAC)

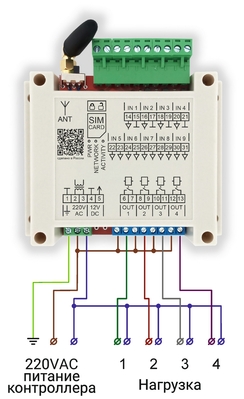

Схема включения контроллера LE-09-49-AC-NOTIFY. (9 входов, 4 реле, питание 220VAC)

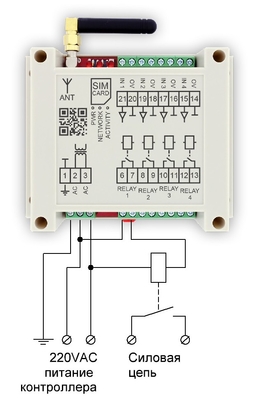

Схема включения для управления реле / контактором.

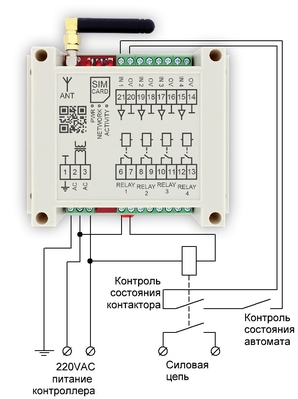

Схема включения для управления реле / контактором с контролем состояния.
Быстрая подготовка контроллера к работе и настройка основных функций.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 (клеммы 20,21) датчик "сухой контакт".
4) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
5) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
6) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
7) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
8) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
9) Переведите переключатель "контроль доступа" в положение "закрыто"
10) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 (клеммы 20,21) датчик "сухой контакт".
4) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
5) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
6) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
7) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
8) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
9) Переведите переключатель "контроль доступа" в положение "закрыто"
10) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
Быстрая подготовка контроллера к работе и настройка основных функций.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 (клеммы 20,21) датчик "сухой контакт".
4) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
5) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
6) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
7) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
8) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
9) Переведите переключатель "контроль доступа" в положение "закрыто"
10) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 (клеммы 20,21) датчик "сухой контакт".
4) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
5) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
6) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
7) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
8) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
9) Переведите переключатель "контроль доступа" в положение "закрыто"
10) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
Установка в уличном щите.
Щит должен иметь защиту не ниже IP65. Вывод проводов и кабелей, монтажные отверстия, вырезы и т.п. - в нижней части.
Выносная антенна целесообразна, если в месте установки щита связь изначально плохая. Если связь хорошая, выносная антенна не требуется, контроллер работает в металлическом щите с собственной антенной. Отсутствие выведенной наружу антенны повышает вандалоустойчивость.
Щит должен иметь защиту не ниже IP65. Вывод проводов и кабелей, монтажные отверстия, вырезы и т.п. - в нижней части.
Выносная антенна целесообразна, если в месте установки щита связь изначально плохая. Если связь хорошая, выносная антенна не требуется, контроллер работает в металлическом щите с собственной антенной. Отсутствие выведенной наружу антенны повышает вандалоустойчивость.
Функция обзвона.
При включенной функции голосовых вызовов, контроллер обзванивает все номера пользователей по очереди, начиная с первого. Если один из пользователей принял вызов, обзвон прекращается. Это позволяет построить цепочку ответственных лиц: следующий пользователь получит вызов, только если вызов пропустил предыдущий.
При включенной функции голосовых вызовов, контроллер обзванивает все номера пользователей по очереди, начиная с первого. Если один из пользователей принял вызов, обзвон прекращается. Это позволяет построить цепочку ответственных лиц: следующий пользователь получит вызов, только если вызов пропустил предыдущий.
Использование нескольких контроллеров.
Номер сим карты, установленной в контроллере, целесообразно сохранить в телефоне пользователей, дав осмысленное имя, например "Участок № 1 ", "Установка № 2". Это позволит легко идентифицировать, от какого из контроллеров получено сообщение о событии.
Номер сим карты, установленной в контроллере, целесообразно сохранить в телефоне пользователей, дав осмысленное имя, например "Участок № 1 ", "Установка № 2". Это позволит легко идентифицировать, от какого из контроллеров получено сообщение о событии.
Прокладка сигнальны линий
В случае, если длинна линий, подключенных к дискретным входам, превышает 100м, рекомендуется не прокладывать их в одном корубе с силовыми кабелями. Если сигнальные линии прокладываются в одном коробе с силовыми кабелями, рекомендуется использовать экранированный кабель / витую пару с экраном.
В случае, если длинна линий, подключенных к дискретным входам, превышает 100м, рекомендуется не прокладывать их в одном корубе с силовыми кабелями. Если сигнальные линии прокладываются в одном коробе с силовыми кабелями, рекомендуется использовать экранированный кабель / витую пару с экраном.
Описание
LE‑09‑x-NOTIFY непрерывно отслеживает события на входах и по питанию, и отправляет уведомления по СМС и дозвоном на заданные номера. При любом событии — срабатывании одного из подключенных датчиков, его отпускание, пропадание или восстановление питания, установки и снятии уровней на подключенных линиях — контроллер отправляет СМС с описанием события. По желанию СМС может дублироваться голосовым звонком.
Оповещение выполняется по GSM‑сети (2G); качество связи определяется уровнем сигнала в месте установки.
Примеры событий и СМС сообщений:
- Событие: Датчик затопления → Сообщение: «Авария: насосная, высокий уровень»
- Событие: Датчик открытия двери → Сообщение: «Насосная: дверь открыта»
- Событие: Возврат датчика в норму→ Сообщение: «Насосная: уровень в норме»
- Событие: Питание 220V пропало → Сообщение: «AC POWER OFF»
- Событие: Питание восстановилось → Сообщение: «AC POWER ON»
Результат:
- Сокращается время реакции на события.
- Последовательность и время событий фиксируется в истории сообщений.
- Все ответственные лица получают информацию.
- Часть действий выполняется удалённо.
Применение:
- Контроль наличия и уровня напряжения питания.
- Контроль датчиков протечки/затопления.
- Мониторинг и управление насосами.
- Мониторинг и управление вентиляцией.
- Передача сообщений об отказе или аварии оборудования.
- Дистанционное управление освещением.
Контроль входов с оповещением
Дискретные предназначены для контроля состояний внешних цепей: концевых выключателей, контакторов, охранных или технологических датчиков.
Для каждого входа настраиваются отдельные тексты СМС на замыкание и на размыкание. При изменении состояния контроллер отправляет СМС на заранее заданные 1–9 номеров и, при включённой функции дозвона, автоматически обзванивает список до тех пор, пока один из абонентов не ответит. Это позволяет быть уверенным, что важное событие не прошло незамеченным.
Для каждого входа настраиваются отдельные тексты СМС на замыкание и на размыкание. При изменении состояния контроллер отправляет СМС на заранее заданные 1–9 номеров и, при включённой функции дозвона, автоматически обзванивает список до тех пор, пока один из абонентов не ответит. Это позволяет быть уверенным, что важное событие не прошло незамеченным.
Оповещение при отключении и восстановлении питания
Контроллер питается от сети 110–270 VAC и может устанавливаться в промышленных щитах, в условиях больших перепадов сетевого напряжения.
В модификации со встроенным аккумулятором устройство отслеживает отключение и восстановление сетевого напряжения. При отключении питания контроллер продолжает работу от аккумулятора, отправляя СМС и осуществляя дозвон по списку номеров. Это позволяет узнать о проблеме в момент её возникновения, а не постфактум, после восстановления питания.
В модификации со встроенным аккумулятором устройство отслеживает отключение и восстановление сетевого напряжения. При отключении питания контроллер продолжает работу от аккумулятора, отправляя СМС и осуществляя дозвон по списку номеров. Это позволяет узнать о проблеме в момент её возникновения, а не постфактум, после восстановления питания.
Защита от команд с неизвестных номеров
Переключатель “управление доступом” позволяет задать, с каких номеров принимаются команды.
В открытом режиме контроллер принимает команды с любого телефона — удобно на этапе настройки.
В закрытом режиме выполняются только команды с номеров, записанных в память устройства. Добавление и удаление номеров в этом режиме возможно только с уже зарегистрированных телефонов, что снижает риск несанкционированного управления и случайных изменений настроек.
В открытом режиме контроллер принимает команды с любого телефона — удобно на этапе настройки.
В закрытом режиме выполняются только команды с номеров, записанных в память устройства. Добавление и удаление номеров в этом режиме возможно только с уже зарегистрированных телефонов, что снижает риск несанкционированного управления и случайных изменений настроек.
Управление нагрузкой через встроенные реле
Четыре силовых реле с нагрузочной способностью до 10 А позволяют напрямую управлять исполнительными устройствами: контакторами, клапанами, освещением, обогревателями и т.п.
Управление осуществляется СМС‑командами вида
RELAY 1 ON … RELAY 4 ON,
RELAY 1 OFF … RELAY 4 OFF.
В ответ контроллер отправляет сообщение с подтверждением выполненной операции. Для запроса текущего состояния всех выходов используется команда
RELAY ?
Такой подход обеспечивает простой и однозначный удалённый контроль без сложного программирования.
Управление осуществляется СМС‑командами вида
RELAY 1 ON … RELAY 4 ON,
RELAY 1 OFF … RELAY 4 OFF.
В ответ контроллер отправляет сообщение с подтверждением выполненной операции. Для запроса текущего состояния всех выходов используется команда
RELAY ?
Такой подход обеспечивает простой и однозначный удалённый контроль без сложного программирования.
Удалённая диагностика состояния
Сервисные СМС‑команды позволяют удалённо оценивать состояние контроллера и объекта, не выезжая на площадку без необходимости.
| GSM LEVEL ? | Уровень GSM‑сигнала |
| GSM UPTIME ? | Время непрерывной регистрации в сети |
| TEMPERATURE ? | Температура контроллера |
| SUPPLY VOLTAGE ? | Напряжение питания |
| CONTROL ? | Состояние дискретных входов |
| ANALOG INPUT ? | Напряжение на входах |
Для нестандартной задачи - запрограммируем контроллер по вашему ТЗ. Контроллер имеет достаточно мощный 32х разрядный процессор и память. При программировании на заказ контроллер выполняет функцию ПЛК.
- Подключение датчиков
- Подключение интерфейсов данных
- Интеграция с оборудованием
- API
| Напряжение питания LE-09-44-AC-NOTIFY LE-09-49-AC-NOTIFY LE-09-44-DC-NOTIFY LE-09-49-DC-NOTIFY | 110–270 VAC 8–14 VDC |
| Потребляемая мощность | < 1 Вт |
| Количество силовых выходов | 4 |
| Нагрузочная способность выходов | 10 А |
| Количество дискретных входов LE-09-44-AC-NOTIFY LE-09-44-DC-NOTIFY LE-09-44-AC-NOTIFY LE-09-49-DC-NOTIFY | 4 9 |
| Количество телефонов пользователя | до 9 |
| Диапазон рабочих температур | −40…+70 °C |
| Габариты | 115 × 90 × 40 мм |
| Корпус | Для монтажа на DIN‑рейку |
Как купить
Оплата
Работаем с юридическими лицами и ИП, по безналичному расчету.
По запросу оформляем договор поставки (в т.ч. счет‑договор).
Работаем с юридическими лицами и ИП, по безналичному расчету.
По запросу оформляем договор поставки (в т.ч. счет‑договор).
Доставка
Москва:
Самовывоз из офиса.
Курьер по Москве — 1–2 рабочих дня.
СДЭК до пункта выдачи — 1–2 рабочих дня.
СДЭК до двери — 1–2 рабочих дня.
Россия:
СДЭК до пункта выдачи — 1–5 рабочих дней.
СДЭК до двери — 1–5 рабочих дней.
Сроки доставки ориентировочные и зависят от фактического адреса получателя.
Москва:
Самовывоз из офиса.
Курьер по Москве — 1–2 рабочих дня.
СДЭК до пункта выдачи — 1–2 рабочих дня.
СДЭК до двери — 1–2 рабочих дня.
Россия:
СДЭК до пункта выдачи — 1–5 рабочих дней.
СДЭК до двери — 1–5 рабочих дней.
Сроки доставки ориентировочные и зависят от фактического адреса получателя.
Типовые комплектации
| Питание 220VAC Контроль 4х дискретных входов Сообщение о отключении электропитания | |
| Контроллер LE-09-44-AC-NOTIFY | 15200 |
| Встроенный аккумулятор | 1100 |
| Выносная антенна 3м | 530 |
| Питание 220VAC Контроль 9и дискретных входов Сообщение о отключении электропитания | |
| Контроллер LE-09-49-AC-NOTIFY | 23400 |
| Встроенный аккумулятор | 1100 |
| Выносная антенна 3м | 530 |
Позиции отдельно
| Контроллер LE-09-49-AC-NOTIFY | 23400 |
| Контроллер LE-09-49-DC-NOTIFY | 23400 |
| Контроллер LE-09-44-AC-NOTIFY | 15200 |
| Контроллер LE-09-44-DC-NOTIFY | 15200 |
| Встроенный аккумулятор | 1100 |
| Выносная антенна 3м | 530 |
Цены указаны в рублях, включают НДС.
Разрабатываем и производим электронику на заказ
Инженерное сопровождение проекта
- Разработаем схему электрораспределительного щита.
- Соберем электрораспределительный щит по Вашему ТЗ.
- Разработаем и соберем щит АСУ ТП.
- От единицы до серии.
Программирование контроллеров
- Запрограммируем любой из наших контроллеров для Вашей задачи.
- Разработаем прошивку с любым набором функций.
Печатные платы
- Разрабатываем и производим печатные платы.
- Полный цикл, от разработки дизайна, до производства серии.
- Имеем собственный канал поставки, закупаем комплектующие любых мировых производителей.
- От единичных прототипов до производства серии.
Разработка и
производство
электроники
производство
электроники
г. Москва, Кленовый бульвар, д3
info@leader-electronics.ru
+7 (495) 500 98 84
+7 (495) 500 98 84
Наши клиенты
ООО Завод Энергоснаб
ГОРОД КОЗЬМОДЕМЬЯНСК АДМИНИСТРАЦИЯ ГОРОДСКОГО ОКРУГА
МОРДОВСКАЯ ЭЛЕКТРОСЕТЬ, АО МЭК АО
ПЕЧОРНЕФТЕГАЗПРОМ АО
ООО «Лидер Электроника»
Юр. адрес: 115470, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНСКИЙ ЗАТОН, Б-Р КЛЕНОВЫЙ, Д. 3
ОГРН 1167746554128 ИНН 7723452114 КПП 772501001
Юр. адрес: 115470, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНСКИЙ ЗАТОН, Б-Р КЛЕНОВЫЙ, Д. 3
ОГРН 1167746554128 ИНН 7723452114 КПП 772501001
