Cерия GSM оповещателей отключения фаз LE-09-x-VOLTAGE-DETECTOR
Возможности

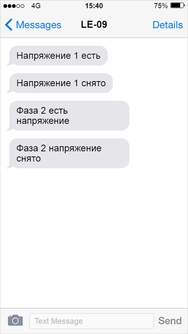

— Отправка СМС при отключении и включении напряжений фаз.
— Отправка СМС при срабатывании и
отпускании подключенных датчиков.
— Отправка СМС при отключении и возобновлении питания.
— Дозвон после отправки СМС.
— Тексты СМС сообщений устанавливаются.
— Для сложных и нестандартных задач -
разрабатываем прошивку на заказ с любым набором функций.
Применение
— Контроль переключения АВР.
— Контроль работы ДГУ.
— Насосные станции.
— Контроль питания холодильных шкафов.
— Контроль вентиляции.
— Контроль аварийных сигналов от оборудования.
Контроллер рассчитан на длительную работу без вмешательства человка. При перебоях электропитания, блокировке SIM‑карты, смене оператора, сбоях GSM‑сети контроллер не “зависает”, а автоматически возвращается к штатной работе. При любых нештатных ситуациях контроллер автоматически перезагружается.
Питание 110–270 VAC / 8-14VDC
Температурный диапазон −40…+70 °C.
Гарантия 2 года
Питание 110–270 VAC / 8-14VDC
Температурный диапазон −40…+70 °C.
Гарантия 2 года
| Модели контроллера | |
| LE-09-49-AC-VOLTAGE-DETECTOR | 220VAC, 5 входов фазы |
| LE-09-413-AC-VOLTAGE-DETECTOR | 220VAC, 9 входов фазы |
| LE-09-49-DC-VOLTAGE-DETECTOR | 12VDC, 5 входов фазы |
| LE-09-413-DC-VOLTAGE-DETECTOR | 12VDC, 9 входов фазы |
| LE-09-413-AC--485 | 220VAC, 9 входов фазы, RS485, ModBus |
| LE-09-413-AC-232 | 220VAC, 9 входов фазы, RS232 |
| LE-09-413-AC-API | API для разработчика |
| LE-09-413-AC-CUSTOM | Программирование на заказ |
Контроллер непрерывно отслеживает состояние подключённых линий (входы контроля фазы, дискретные входы) и напряжение питания.
При любом событии —отключение/возобновление напряжения фазы, срабатывание дискретного входа, его отпускание, пропадание или восстановление питания — устройство автоматически отправляет СМС с описанием события на заданные номера. По желанию СМС может дублироваться голосовым звонком. Встроенные силовые реле (10 А) включаются и выключаются по СМС‑командам с телефона пользователя.
При любом событии —отключение/возобновление напряжения фазы, срабатывание дискретного входа, его отпускание, пропадание или восстановление питания — устройство автоматически отправляет СМС с описанием события на заданные номера. По желанию СМС может дублироваться голосовым звонком. Встроенные силовые реле (10 А) включаются и выключаются по СМС‑командам с телефона пользователя.
Применение:
Контроль ДГУ:
- Работа/Остановка.
- Авария/Общий fault.
- Низкое давление масла.
- Перегрев двигателя / высокая температура ОЖ.
- Низкий уровень топлива.
- Заряд АКБ/неисправность зарядного устройства.
- Дистанционный запуск/остановка.
- Сброс аварии/квитирование.
Контроль АВР:
- Наличие напряжения по каждой фазе на вводах 1 и 2.
- Факт переключения АВР.
- Авария АВР / отказ переключения.
- Состояние контакторов и автоматов.
Насосы, вентиляция, отопление/холод:
- Работа, авария, сработала защита.
- Термостат перегрева, датчик давления.
- Состояние заслонки.
- Датчик затопления.
- Датчик уровня.
Оповещение и простое дистанционное управление:
- передача СМС/звонка при любой аварии оборудования, срабатывании защиты, открытии двери шкафа.
- управление через реле: включить/отключить нагрузку, подать сигнал «Пуск», включить свет/обогрев, сирену/маяк
Контроль напряжений фаз
Входы “Детектор напряжения” предназначены для контроля наличия напряжений фаз. Для каждого входа настраиваются отдельные тексты СМС при снятии напряжения, и при появлении напряжения. При измененении состояния входов, контроллер отправляет СМС на заранее заданные 1–9 номеров и, при включённой функции дозвона, автоматически обзванивает список до тех пор, пока один из абонентов не ответит. Это позволяет быть уверенным, что важное событие не прошло незамеченным.
Контроль дикретных входов
Четыре дискретных входа “сухой контакт” предназначены для контроля состояний внешних цепей: концевых выключателей, контакторов, охранных или технологических датчиков.
Для каждого входа настраиваются отдельные тексты СМС на замыкание и на размыкание. При изменении состояния контроллер отправляет СМС на заранее заданные 1–9 номеров и, при включённой функции дозвона, автоматически обзванивает список до тех пор, пока один из абонентов не ответит. Это позволяет быть уверенным, что важное событие не прошло незамеченным.
Для каждого входа настраиваются отдельные тексты СМС на замыкание и на размыкание. При изменении состояния контроллер отправляет СМС на заранее заданные 1–9 номеров и, при включённой функции дозвона, автоматически обзванивает список до тех пор, пока один из абонентов не ответит. Это позволяет быть уверенным, что важное событие не прошло незамеченным.
Оповещение при отключении и восстановлении питания
Контроллер питается от сети 110–270 VAC и может устанавливаться в промышленных щитах, в условиях больших перепадов сетевого напряжения.
В модификации со встроенным аккумулятором устройство отслеживает отключение и восстановление сетевого напряжения. При отключении питания контроллер продолжает работу от аккумулятора, отправляя СМС и осуществляя дозвон по списку номеров. Это позволяет узнать о проблеме в момент её возникновения, а не постфактум, после восстановления питания.
В модификации со встроенным аккумулятором устройство отслеживает отключение и восстановление сетевого напряжения. При отключении питания контроллер продолжает работу от аккумулятора, отправляя СМС и осуществляя дозвон по списку номеров. Это позволяет узнать о проблеме в момент её возникновения, а не постфактум, после восстановления питания.
Защита от команд с неизвестных номеров
Переключатель “управление доступом” позволяет задать, с каких номеров принимаются команды.
В открытом режиме контроллер принимает команды с любого телефона — удобно на этапе настройки.
В закрытом режиме выполняются только команды с номеров, записанных в память устройства. Добавление и удаление номеров в этом режиме возможно только с уже зарегистрированных телефонов, что снижает риск несанкционированного управления и случайных изменений настроек.
В открытом режиме контроллер принимает команды с любого телефона — удобно на этапе настройки.
В закрытом режиме выполняются только команды с номеров, записанных в память устройства. Добавление и удаление номеров в этом режиме возможно только с уже зарегистрированных телефонов, что снижает риск несанкционированного управления и случайных изменений настроек.
Управление нагрузкой через встроенные реле
Четыре силовых реле с нагрузочной способностью до 10 А позволяют напрямую управлять исполнительными устройствами: контакторами, клапанами, освещением, обогревателями и т.п.
Управление осуществляется СМС‑командами вида
RELAY 1 ON … RELAY 4 ON,
RELAY 1 OFF … RELAY 4 OFF.
В ответ контроллер отправляет сообщение с подтверждением выполненной операции. Для запроса текущего состояния всех выходов используется команда
RELAY ?
Такой подход обеспечивает простой и однозначный удалённый контроль без сложного программирования.
Управление осуществляется СМС‑командами вида
RELAY 1 ON … RELAY 4 ON,
RELAY 1 OFF … RELAY 4 OFF.
В ответ контроллер отправляет сообщение с подтверждением выполненной операции. Для запроса текущего состояния всех выходов используется команда
RELAY ?
Такой подход обеспечивает простой и однозначный удалённый контроль без сложного программирования.
Удалённая диагностика состояния
Сервисные СМС‑команды позволяют удалённо оценивать состояние контроллера и объекта, не выезжая на площадку без необходимости.
| GSM LEVEL ? | Уровень GSM‑сигнала |
| GSM UPTIME ? | Время непрерывной регистрации в сети |
| TEMPERATURE ? | Температура контроллера |
| SUPPLY VOLTAGE ? | Напряжение питания |
| CONTROL ? | Состояние дискретных входов |
| VOLTAGE DETECTOR? | Состояние входов фаз |

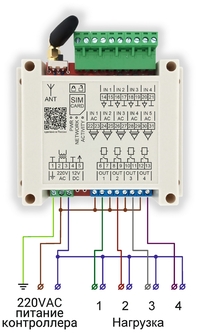

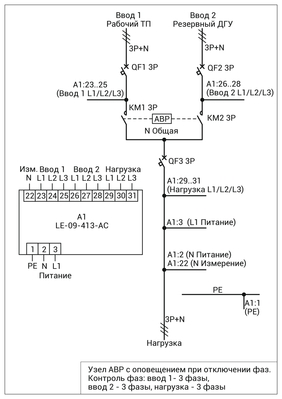

Схема включения контроллера LE-09-413-AC-VOLTAGE-DETECTOR (9 входов контроля фазы, 4 дискретных входа, 4 реле, питание 220VAC)
в составе узла АВР
в составе узла АВР

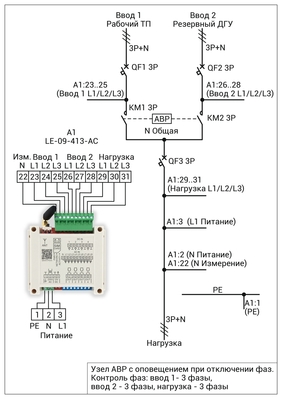

Схема включения контроллера LE-09-49-AC-VOLTAGE-DETECTOR (5 входов контроля фазы, 4 дискретных входа, 4 реле, питание 220VAC)
| Напряжение питания LE-09-49-AC-VOLTAGE-DETECTOR LE-09-413-AC-VOLTAGE-DETECTOR LE-09-49-DC-VOLTAGE-DETECTOR LE-09-413-DC-VOLTAGE-DETECTOR | 110–270 VAC 8–14 VDC |
| Потребляемая мощность | < 1 Вт |
| Количество силовых выходов | 4 |
| Нагрузочная способность выходов | 10 А |
| Количество входов контроля фазы LE-09-49-AC-VOLTAGE-DETECTOR LE-09-49-DC-VOLTAGE-DETECTOR LE-09-413-AC-VOLTAGE-DETECTOR LE-09-413-DC-VOLTAGE-DETECTOR | 5 9 |
| Количество дискретных входов LE-09-49-AC-VOLTAGE-DETECTOR LE-09-49-DC-VOLTAGE-DETECTOR LE-09-413-AC-VOLTAGE-DETECTOR LE-09-413-DC-VOLTAGE-DETECTOR | 4 |
| Количество телефонов пользователя | до 9 |
| Диапазон рабочих температур | −40…+70 °C |
| Габариты | 115 × 90 × 40 мм |
| Корпус | Для монтажа на DIN‑рейку |
Быстрая подготовка контроллера к работе и настройка основных функций.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 датчик "сухой контакт".
4) Подключите к входу контроля фаз 1 фазу.
5) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
6) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
7) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
8) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..4 аналогично.
9) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..4 аналогично.
10) Задайте текст сообщения при включении напряжения фазы 1.
Отправьте СМС команду
SET SMS 1L "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
11) Задайте текст сообщения при снятии напряжения фазы 1.
Отправьте СМС команду
SET SMS 1N "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
12) Переведите переключатель "контроль доступа" в положение "закрыто"
13) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Подайте, снимите напряжение фазы 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
Без программирования, без подключения к ПК - только СМС команды с телефона.
1) Установите СИМ карту
2) Переведите переключатель "контроль доступа" в положение "открыто".
3) Подключите к дискретному входу 1 датчик "сухой контакт".
4) Подключите к входу контроля фаз 1 фазу.
5) Подайте питание (клеммы 2,3 для 220V, либо клеммы 4,5 для 12V).
6) Убедитесь, что загорелись индикаторы PWR (питание) и NETWORK (связь).
7) Задайте телефон пользователя 1.
СМС команда
SET TELEPHONE NUMBER 1 +7xxxxxxxxxx
Ответ контроллера
OK
Телефоны 2..9 аналогично.
8) Задайте текст сообщения при замыкании входа 1.
Отправьте СМС команду
SET SMS 1C "Какой-то текст"
Ответ контроллера
OK
Входы 2..4 аналогично.
9) Задайте текст сообщения при размыкании входа 1.
Отправьте СМС команду
SET SMS 1O "Какой-то текст"
Ответ контроллера
OK
Входы 2..4 аналогично.
10) Задайте текст сообщения при включении напряжения фазы 1.
Отправьте СМС команду
SET SMS 1L "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
11) Задайте текст сообщения при снятии напряжения фазы 1.
Отправьте СМС команду
SET SMS 1N "Какой-то текст"
Ответ контроллера
OK
Входы 2..9 аналогично.
12) Переведите переключатель "контроль доступа" в положение "закрыто"
13) Проверьте.
Замкните, разомкните вход 1.
Контроллер пришлет установленные сообщения.
Подайте, снимите напряжение фазы 1.
Контроллер пришлет установленные сообщения.
Отключите, вновь включите питание.
Контроллер пришлет сообщения о отключении и восстановлении питания.
